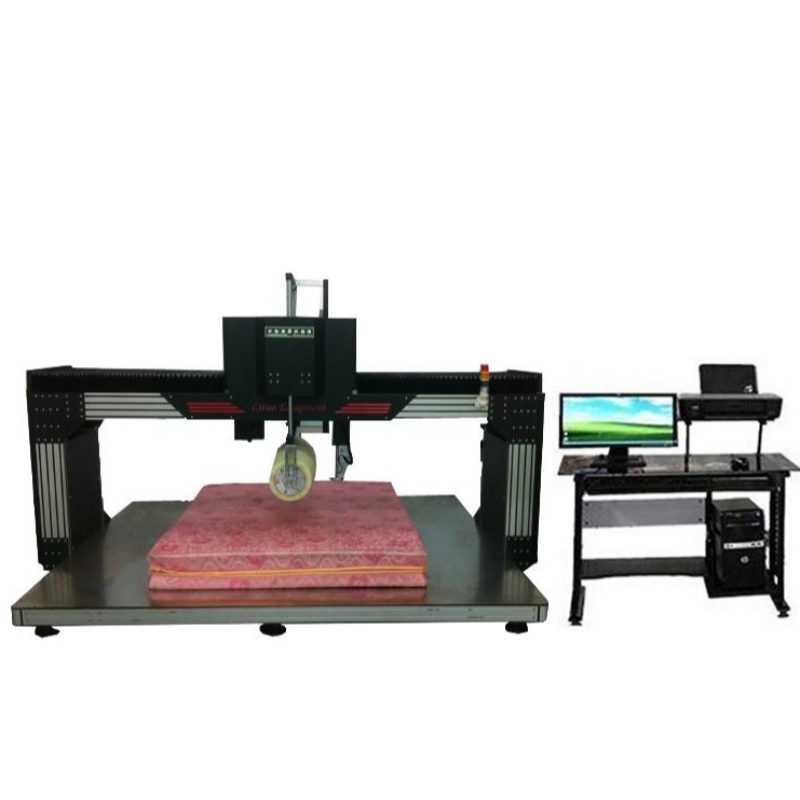

LT-JJ29-A Edb GB madras fortovet holdbarhed tester (rullende+højdemåling)



Den produktbeskrivelse

Dennational standard madras fortovet holdbarhed testning maskine er en maskine beregnet til at simulere den kontinuerlige valsning af human søvn. Holdbarheden af ​​fortovsrullingen vedtager et rullende belastningsmodul anbragt i den vandrette madrasindlæsningsposition, der ruller på en bestemt frekvens for at udføre frem- og tilbagegående indlæsning på madrassen for at teste madrassen' s bærer kapacitet til long-term Gentagelig rullende belastning og opfylder kravene i forskellige madrasfabrikanter og standarder. Det bruges til at dømme madrasens kvalitet og levetid og strengt opfylde kravene i dennationale standard for mekanisk testning. Velegnet til stærk fjedermadras, almindelig forårsmadras, skummadras, brun fiber elastisk madras. Denne maskine anvendes primært til madras højde og fortov holdbarhedstesten.



Conform til standarden

Jo instrumentets overensstemmelse med GB/t 26706-2011"soft møbler brun fiber elastisk madras"; QB/T 1952,2-2011"soft møbler forår blød madras", BS EN 1957: 2012 krav til mekanisk prøvning



Technical parametre.

1. Styringstilstand: Computer Control

2. Fortovet holdbarhed testindretning:

1) mekanisk anordning, der kan drive rullen slå i forhold vandret bevægelse på overfladen af ​​madrassen: den roterende inertimoment af valsen er (0,5 ± 0,05) kgm2, den Indlæsningsfrekvensen skal være (16 ± 2) gange/min, den statiske belastning skal være (1400 ± 7)n, og testtiderne er>30000 gange.

2) Roller: oval form, ekstern dimension er ± 2 mm, skal overfladen være hård, glat, uden ridser eller andre overfladedefekter, længde (1000 ± 2) mm, friktionskoefficient mellem (0,20,5), rejfning Vinkel rulle: R30, maksimal diameter på valsen : 300 ± 1 mm;~

3) motor: Panasonic servomotor Japans

4) test tur: ca. 250 mm af midterlinjen af ​​madrassen;

5)nøjagtigheden af ​​kraftmåleindretningen må ikke være mindre end 1%, skalnøjagtigheden af ​​størrelsen enheden ikke være mindre end 1 mm, og positionen afvigelse af lasteblok skal være ± 5 mm.

3. Højde måleenhed:

1) Højde måling Nøjagtighed: ± 0,5 mm;

2) Højde måleplade: Målefladen er en flad og glat stiv cylinder;

3) Diameter af målepude: 100 mm, chamfering R10;

4) Paddens applikationshastighed: 100 ± 20mmmin;/

5) Lodretnedadgående kraft: Påfør 4n kraft, så afstanden mellem overfladen under overfladen af ​​den cirkulære pude og pladen er højden af ​​madraspuden; Målehøjde: højden af ​​den oprindelige madras overflade, 100 gange, 29.900 gange af udholdenhedsprøve henholdsvis måle højden af ​​madrassen overflade; Højtimeter system: Force Value er indstillet af software, kraft påføres lodretnedad i vejen for indstillingshastigheden, og den er direkte forbundet med PLC Touch Screen.

4. Udseende: Maling behandling

5. Testbordsmateriale: rustfrit stål

6. Højde af testtabellen fra jorden: 180mm

7. Maksimal testprøveområde: 2400mm × 2400mm × 440mm

8. Eksterne dimensioner: 3320 * 2400 * 2280mm (længde * bredde * Højde)

9. Testhastighed: 90mmmin; 100 mm

min

//10. Strømforsyning og strøm: AC2201V 50Hz singlephase om 2kw

-11. Vægt: cirka 2,3 tons

 Product funktioner

1. Udstyret opfylder to testmetoder: Pavement Rolling Holdability Test and Pad Height Test.

2. Fuldautomatiske testresultater kan opnås ved computerstyring. To testtilstande er fuldautomatisk drift og manuel kontrol med en knap.

3. Mekaniske konstruktion gantry vedtages i det rullende holdbarhedstest af belægningen, med den højethrust servomotor og høj

precision tung

duty lineær styreskinne som de drivende dele; Behov for at bruge berømt mærke berøringsskærm som input kontrol, gør operationen kontrol mere humaniseret og koncis.---4. Rullen loading af fortovet holdbarhed test vedtager lineær glidebærende til fri belastning; I holdbarhedstesten anvendes lastblokken og lineær glidebærende til fri belastning, fordi kun lineær lejerullefriktion eksisterer, sånøjagtigheden af ​​lastkraften kan garanteres. Derfor er lastkraften mere i overensstemmelse med standardkravene.

5. Smukt og elegant udseende: fuldt skjulte ledninger, for at forhindre lækage under operationen og faren for strømforsyningssystemet; Lejefladen er lavet af rustfrit stål med glat overflade, bekvem til madras. Fuld stålplade basis, ingen grund til Punch at fastsætte jorden, helt sikre, at instrumentet ikke bevæger sig, skal du ikke ryste.

6. Test PAD Højde Test Servo-motoren bruges som drevet til at teste med den hastighed, der er angivet i standarden, viser kurvegrafen mellem den kraftværdi, der er trykket af lastepuden på prøven og den tilsvarende SAG-værdi, og måler automatisk højden.

7. Valsen er fremstillet af særligt materiale med god slidstyrke, glat overflade, ingen revner, ingen deformation og lang levetid.

8. Rullende test midtpunkt positionering, automatisk finde midtpunktet af madrassen, intet behov for manuelt at repositionering, PLC startpunkt positionering.

9. Humaniseret kontrolsystem, enkel grænseflade, komplette funktioner, højspeed reaktion på den berøringsfølsomme skærm, der ernem at betjene.

-10. Testresultaterne kan udskrives af printeren i henhold til det filformat, der kræves af kunden.

11. Databeskyttelse: Gem automatisk,når strømmen er slukket (Data kan gemmes automatisk, efter at strømmen er slukket).

12. Basen er forbundet med høj styrke industrielle aluminiumsprofil og rustfrit stål SUS304 fortov, holdbar og rustfrit i løbet af året.

13. Softwaren har visningen af ​​træthed kurven under valsningen af ​​valsen, som direkte kan se analysen af ​​kompressionen træthed af madrassen under valsen belastning.
